Scrambler tilpasset delstøbning

Derudover har vores virksomhed etableret samarbejdsrelationer med plastråvareleverandører, trykkeriproducenter etc. for at sikre råvareforsyning og trykkvalitet. Gennem vores rige erfaring og perfekte forsyningskæde kan vores virksomhed give kunderne skræddersyede scrambler-tilpassede delestøbningsprodukter af høj kvalitet til at opfylde deres specifikke behov. Samtidig har vi 10 års professionel udenrigshandelserfaring, forstår udenrigshandelsprocessen og betjener vores kunder bedre. Til scrambler specialfremstillede delstøbningsprodukter kan vi fremstille tilsvarende plastdele, hvilket hovedsageligt udføres gennem sprøjtestøbeforme.

Deleprocessen i en brugerdefineret frekvensscrambler (normalt refererer til kommunikationssikkerhedsudstyr) overstiger langt kernen i generel præcisionssprøjtestøbning. Det er en systematisk konstruktion, der integrerer "højfrekvent elektronisk teknik", "ultimativ elektromagnetisk afskærmning" og "høj-pålideligt strukturelt design". Målet er ikke kun at skabe en skal, men også at bygge et "Faraday-bur", der kan sikre den stabile og fortrolige drift af de højhastigheds-digitale kredsløb og RF-kredsløb indeni.

�� Kerneproces: fra elektroniske krav til fysisk implementering

Hele processen er centreret omkring princippet om "elektrisk præstationsdrevet strukturelt design" og kan opdeles i følgende fire nøglefaser:

Fase 1: Dybt samarbejdsdesign af elektronik og struktur

Dette er hjørnestenen i alt arbejde. Mekaniske ingeniører skal arbejde sammen med radiofrekvens (RF) ingeniører og PCB layout ingeniører fra det konceptuelle stadium.

Definer kernebegrænsninger: Definer klart PCB-størrelsen, varmegenereringen af ​​chippen, antenneposition, type og position af RF-konnektorer (såsom SMA-hoveder), varmeafledningskrav og mest afgørende det elektromagnetiske kompatibilitetsniveau.

Afskærmende hulrumsdesign: Dette er kernen i strukturelt design. Det indre af kabinettet skal planlægges i flere uafhængige afskærmningsrum for at isolere digitale kredsløb, analoge kredsløb, RF-kredsløb og strømforsyninger, hvilket forhindrer gensidig interferens. Forbindelsen mellem rum kræver designet af et præcist jordingsfjederstykke eller en ledende pakningsinstallationsstruktur.

Varmeafledning og signalintegritet: Under forudsætning af afskærmning, planlæg effektive varmeafledningsveje (såsom kontaktfladen på termiske fedtpakninger og designet af varmeafledningstænder). Når alle højhastighedssignallinjer og RF-spor passerer gennem skillevægge, skal der anvendes skærmede filterkonnektorer eller specielt konstruerede viastrukturer for at forhindre elektromagnetisk lækage.

Fase to: Udvælgelse af nøglematerialer og specielle processer

Valget af materialer bestemmer direkte afskærmningens effektivitet og pålidelighed.

Skalmateriale

Foretrukken løsning: Aluminiumslegering (såsom 6061, 5052). Komplekse og præcise strukturer kan opnås gennem CNC-bearbejdning, og dens fremragende elektriske ledningsevne kan udnyttes til at realisere overordnet afskærmning. Overfladen behandles med ledende oxidation.

Løsning med høj styrke/komplekse dele: Brug zink-aluminiumslegering til trykstøbning, efterfulgt af kobber- og nikkelbelægning for at opnå høj afskærmningseffektivitet (SE).

Lavpris/letvægtsløsning: Vakuumbelægning (forstøvning) af ledende lag påføres de indvendige vægge af ABS/PC-plast, men afskærmningsydelsen og holdbarheden er normalt lavere end metalopløsninger.

Tilslutning og tætning

Skallens samlingsflade skal være udformet med installationsriller til ledende tætningslister eller metaltrådspakninger.

Beskyttelsesglas eller metalfiltre bør anvendes ved knapperne og grænsefladeåbningerne.

Rene metaloverflader bør designes omkring alle skruehuller for at sikre, at modstanden mellem de to dele af huset er ekstremt lav (normalt på milliohm-niveau), efter at skruerne er strammet.

Fase tre: Præcisionsfremstilling og systemintegration

Præcisionsbearbejdning: Metalhuset anvender hovedsageligt højpræcisions CNC-bearbejdning for at sikre fladhed, skruesøjlenøjagtighed og installationstolerance af RF-stik. Trykstøbegods kræver præcise forme.

Overfladebehandling og sekundær bearbejdning: Ledende oxidation udføres på aluminiumslegering efter bearbejdning. Nøglekontaktfladerne skal muligvis være yderligere forgyldte eller sølvbelagte for at reducere kontaktmodstanden. Installer derefter alt tilbehør såsom den ledende pakning, jordingsfjeder og afskærmningsfilterskærm.

Systemformontering: Før printkortet installeres, skal der udføres en konduktivitetskontinuitetstest af skallen for at sikre, at lapmodstanden mellem hvert afskærmningsrum overholder designspecifikationerne.

Fase fire: Strenge test og verifikation

Dette er det sidste kontrolpunkt for at verificere, om scrambler-delene er kvalificerede, langt fra det almindelige udseende og størrelsesinspektion af delene.

Test af miljøpålidelighed: Det inkluderer høj- og lavtemperaturcykler, fugtig varme, vibrations- og stødtest for at sikre, at strukturen ikke deformeres, og afskærmningen ikke svigter i barske miljøer.

Test af elektromagnetisk kompatibilitet

Afskærmningseffektivitetstest: Den samlede tomme skal testes i et ekkofrit kammer for dets afskærmningsevne mod ekstern radiofrekvensinterferens og dets undertrykkelsesevne mod intern signalstråling.

EMC-test på systemniveau: Efter at PCB'et er installeret, udføres de udstrålede emissions- og immunitetstest af hele maskinen for at verificere, om designet opfylder den nationale militære standard (GJB), MIL-STD-461 eller FCC/CE-standarder osv.

Langsigtet overvågning af elektrisk ydeevne: Under temperaturcyklussen og vibrationsprocesserne skal du kontinuerligt overvåge impedansen af ​​nøglesignalvejen og jordingsmodstanden i afskærmningshulrummet for at sikre stabil elektrisk ydeevne.

�� Nøglepunkter og partnervalg

Kernemodsigelsen: Søger altid en balance mellem "optimal afskærmningseffektivitet", "varmeafledningseffektivitet", "strukturel styrke/vægt" og "omkostninger/fremstillingsevne".

Design iteration: Denne proces er meget afhængig af simuleringsdrevet. Før formåbning eller behandling skal der bruges elektromagnetisk simuleringssoftware (såsom CST, HFSS) til at simulere og optimere designet af afskærmningshulrummet.

Partner: Vælg aldrig en producent, der kun forstår sprøjtestøbning eller almindelig CNC. Det er nødvendigt at søge leverandører med erfaring i fremstilling af dele til militær industri, rumfart og avanceret kommunikationsudstyr. De bør forstå begreber som afskærmning, jording og EMC og være i stand til at levere tilsvarende testdata og forslag.

Vi er en producent af scrambler-tilpasset delstøbning, der leverer højkvalitets scrambler-tilpasset delstøbning. Så længe du ønsker at tilpasse/udvikle scrambler tilpassede delstøbningsprodukter, kan du finde os. Vi har professionelt sprøjtestøbedesign og moden fremstillingsteknologi, der giver dig one-stop-service, fra produktdesign-formfremstilling-produktproduktion-produktemballage-produkttransport, vi kan hjælpe dig i hvert led. Så længe du kommer til os, vil vi yde dig den ultimative service og tilfredsstille dig i forhold til produktkvalitet, produktionstid, informationsdialog mv.

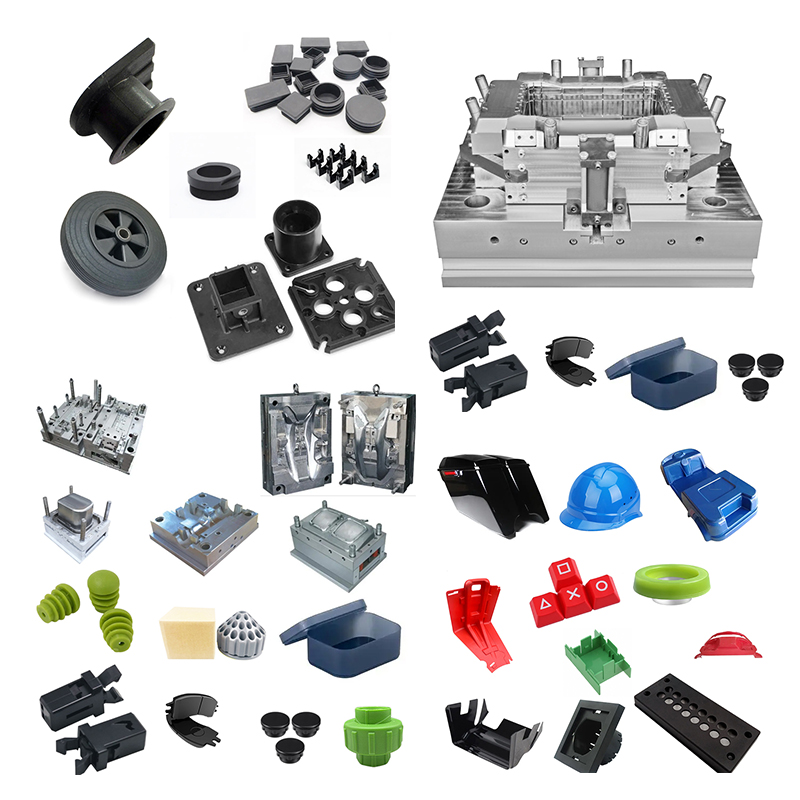

Fremstilling af plastsprøjtestøbeforme

Specifikationer for plaststøbning

Form design:

Transaktionsproces:

Skimmeltest:

Produkt emballage

Fabrik

Vi er Custom Plastic Mold fabrik. Vores fabrik er plastsprøjtestøbeproducent. vi har 17 års erfaring i professionel tilpasset plastform og 10 års erfaring med udenrigshandel. Vi er leverandør af tilpasset plaststøbeform. Vi kan levere tilpasset plaststøbeservice. Vores fabrik kan fremstille de sprøjtestøbte plastdele, og kvaliteten af ​​produkterne vil tilfredsstille dig.

Vi har mere end 50 avancerede maskiner og hundredvis af ingeniører og designere. Vi kan levere one-stop service, fra produktdesign - formfremstilling - produktproduktion - produktemballage - transport. Vi har en komplet produktionskæde. Vi kan opfylde alle dine krav.

Tjenester vi leverer:

Professionel brugerdefineret form service, plast forme design og fremstilling. plastik produkt produktion, produkt design, form design, blæse form tilpasning, rotationsform tilpasning, die-casting form tilpasning. 3D-printtjenester, CNC-produktionstjenester, produktemballage, tilpasset emballage, forsendelsestjenester.

Vi overholder altid principperne om kvalitet først og gang først. Mens du giver kunderne produkter af højeste kvalitet, så prøv at maksimere produktionseffektiviteten og forkorte produktionstiden. Vi er stolte af at fortælle hver kunde, at vores virksomhed ikke har mistet nogen kunde siden etableringen. Hvis der er et problem med produktet, vil vi aktivt søge en løsning og tage ansvar til det sidste.

FAQ

Q1: Er du handelsvirksomhed eller producent?

A: Vi er producenter.

Q2. Hvornår kan jeg få tilbuddet?

A: Vi citerer normalt inden for 2 dage efter, at vi har modtaget din forespørgsel.

Hvis du haster meget, så ring til os eller fortæl os i din e-mail, så vi først kan give et tilbud til dig.

Q3. Hvor lang er leveringstiden for skimmelsvamp?

A: Det hele afhænger af produkternes størrelse og kompleksitet. Normalt er leveringstiden 25 dage.

Q4. Jeg har ingen 3D-tegning, hvordan skal jeg starte det nye projekt?

A: Du kan levere en støbeprøve til os, vi hjælper dig med at færdiggøre 3D-tegningsdesignet.

Q5. Før forsendelse, hvordan sikrer man, at produkternes kvalitet?

A: Hvis du ikke kommer til vores fabrik og heller ikke har tredjeparten til inspektion, vil vi være din inspektionsmedarbejder.

Vi vil levere dig en video til produktionsprocesdetaljer, herunder procesrapport, produktstørrelsesstruktur og overfladedetaljer, pakningsdetaljer og så videre.

Q6. Hvad er dine betalingsbetingelser?

A: Formbetaling: 40% depositum af T/T på forhånd, 30% anden formbetaling før udsendelse af de første prøveprøver, 30% skimmelbalance, efter at du har accepteret de endelige prøver.

B: Produktionsbetaling: 50% depositum på forhånd, 50% før afsendelse af de endelige varer.

Q7: Hvordan gør du vores forretning langsigtet og godt forhold?

A:1. Vi holder god kvalitet og konkurrencedygtig pris for at sikre, at vores kunder drager fordel af produkter af den bedste kvalitet.

2. Vi respekterer enhver kunde som vores ven, og vi handler oprigtigt og bliver venner med dem, uanset hvor de kommer fra.
