Plastic Injection Heat Sink Molding

Plastic Injection Heat Sink Molding er en produktionsteknologi, der sprøjter smeltet plast ind i en dedikeret form gennem en sprøjtestøbningsproces og efter afkøling producerer plastkomponenter med varmeafledningsfunktioner.

Ved at kombinere fordelene ved plastens lette vægt og lave omkostninger med varmeafledningsstrukturdesign, er denne teknologi meget udbredt i elektronisk udstyr, bilelektronik og andre områder for at løse problemet med varmeakkumulering i komponenter.

P&M Plastic Injection Heat Sink Moulding Introduktion

Formdesign og fremstilling

Design formhulrummet i overensstemmelse med kølepladens struktur (såsom finnedensitet, tykkelse, varmeafledningskanal) og brug højpræcisionsbearbejdning (såsom CNC-fræsning, EDM elektrisk udladningsbearbejdning) for at sikre støbeformens nøjagtighed, med tolerancer normalt kontrolleret inden for ±0,02 mm.

Forberedelse af råvarer

Modificeret plast med termisk ledende fyldstoffer (såsom grafit, aluminiumspulver, keramiske partikler) vælges. Almindelige underlag omfatter PP, PA66, PPS osv. Den termiske ledningsevne kan øges til 10-50 W/(m·K), samtidig med at materialets høje temperaturbestandighed sikres (kræver normalt langvarig temperaturmodstand ≥120℃).

Sprøjtestøbning

Sprøjt smeltet plast ind i formhulrummet ved højt tryk (50-150 MPa) og høj hastighed (50-200 mm/s), kompenser for plastisk krympning gennem trykholdende trin (holdetrykket er normalt 60%-80% af injektionstrykket), og afkøl derefter og form (køletiden udgør 40% -60% af den samlede cyklus).

Efterbehandling

Det omfatter afformning, afgratning (kan opnås ved frossen trimning eller laserskæring), overfladebehandling (såsom sprøjtning af termisk ledende belægning, vakuumbelægning), og nogle produkter skal samles (såsom limning med metalvarmeafledningsbaser).

P&M Plastic Injection Heat Sink Moulding (Specifikation)

P&M Plastic Injection Heat Sink Molding Funktion og anvendelse

一、Tekniske fordele og anvendelsesscenarier

1. Tekniske fordele

Letvægt: Vægten af ​​plastikkøleplader er 30%-60% lettere end metalkøleplader med samme volumen, velegnet til bærbare elektroniske enheder (såsom bærbare computere, droner).

Designfleksibilitet: Det kan danne komplekse strukturer (såsom specialformede finner, indbyggede varmeafledningskanaler) i ét trin uden efterfølgende svejsning eller splejsning.

Omkostningsfordele: Formen har en lang levetid (op til 1 million cyklusser eller mere), høj masseproduktionseffektivitet, og enhedsproduktomkostningerne er 20% -40% lavere end metalforarbejdning.

2. Applikationsscenarier

Forbrugerelektronik:

Varmeafledningsmoduler til routere, set-top-bokse og LED-lamper.

Bilelektronik:

Varmeafledningskomponenter til navigation i køretøjer, ADAS-systemer og batteristyringssystemer (BMS).

Industrielt udstyr:

Varmeafledningsstrukturer til frekvensomformere, sensorer og ladebunker.

二、Kvalitetskontrolpunkter

Test af varmeafledning:

Mål overfladetemperaturfordelingen af ​​kølepladen med et termisk kamera for at sikre, at komponenttemperaturen ikke overstiger sikkerhedstærsklen under nominel effekt (f.eks. kræver IC-chips normalt ≤85℃).

Test af dimensionsnøjagtighed:

Brug en koordinatmålemaskine til at detektere nøgledimensioner (såsom finneafstand, højde) for at sikre overholdelse af designtolerancer.

Test af udseendedefekter:

Brug et visuelt inspektionssystem til at kontrollere for defekter såsom materialemangel, bobler og grater med en beståelsesrate på over 99,5 %.

Tilpasningsproces

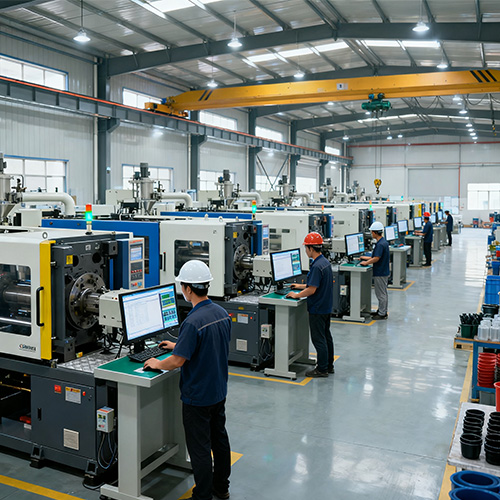

Fabrik & Om USA
