Mikropræcisionssprøjtestøbning

Micro-Precision Injection Molding refererer til en avanceret sprøjtestøbningsteknologi, der realiserer støbning af plastdele med ekstremt små størrelser (normalt delvægt ＜1g, funktionsstørrelse ＜0.1mm) eller ekstremt høje præcisionskrav (dimensionel tolerance ≤±0.001 mm, geometrisk tolerance ≤±0.001 mm, geometrisk tolerance ≤±5mm, afskæring i højpræcisionsudstyr, 00-5 mm) til og med udstyr. forme og streng proceskontrol. Dens kerneegenskab er at bryde gennem præcisionsbegrænsningerne ved traditionel sprøjtestøbning, der er i stand til at danne komplekse dele med mikrostrukturer (såsom mikrokanaler, mikrogear-tandtykkelse ＜0,05 mm), med en delvægtafvigelse ≤±0,005g og overfladeruhed Ra≤0,02μm. Sammenlignet med almindelig præcisionssprøjtestøbning (tolerance ±0,01 mm), opnår mikropræcisionssprøjtestøbning en forbedring af størrelsesordenen i størrelseskontrol, vægtkonsistens og mikrostrukturelle støbeevner. Det er meget udbredt inden for områder som mikroelektronik, minimalt invasivt medicinsk udstyr og rumfartsmikrokomponenter og er en nøgleteknologi til fremstilling af miniaturisering og integration af avancerede produkter.

P&M Micro-Precision Sprøjtestøbning Introduktion

1 Kerneegenskaber ved mikropræcisionssprøjtestøbning

1. Ultra-lille størrelse og ultra-høj præcisionskontrol

Dimensionspræcision: I stand til stabilt at danne dele med funktionsstørrelser ＜0,1 mm (såsom medicinsk kateter indvendig diameter 0,08 mm, mikroelektronisk konnektorstiftbredde 0,06 mm), med dimensionstolerance kontrolleret inden for ±0,001 mm, hvilket langt overstiger ±0,01 mm ved almindelig sprøjtestøbning;  gennem sprøjtestøbemaskiner med lukket sløjfe (positionsrepeterbarhed  ±0,0001 mm), der sikrer dimensionel konsistens af dele i samme batch (afvigelse ≤±0,0005 mm);

Geometrisk præcision: Streng kontrol af dele geometriske tolerancer, såsom mikrogear pitch kumulativ fejl ≤ ± 0,0008 mm, mikrokanal koaksialitet ≤ ± 0,0005 mm, opnået gennem ultra-præcision bearbejdning af støbeformhulrum (præcision ± 0,0008 mm) justering af tryk/temperatur-3 mm;

Vægtpræcision: For mikrodele med vægt ＜0,5 g (såsom medicinske mikroventiler, mikrosensorhuse) kontrolleres vægtafvigelsen inden for  ±0,005 g, opnået gennem præcis kontrol af injektionsvolumen (minimum injektionsvolumen op til 0,001 cm³) og trykholdende proces, hvilket undgår funktionel påvirkning af dele.

2. Mulighed for kompleks mikrostrukturstøbning

Mikropræcisionssprøjtestøbning kan opnå mikrostrukturer, der er svære at danne med traditionel sprøjtestøbning, og opfylder de funktionelle krav til high-end produkter

Mikrokanaler og mikroporøse strukturer: Mikrokanaler med en tværsnitsstørrelse på 0,05 × 0,05 mm kan dannes (anvendes til biochips og mikrovarmevekslere), med en minimum mikroporøs diameter på 0,02 mm (såsom medicinske forstøverdyser) og glatte porevægge (Ra ≤ 0,01), burr uden blokeringer;

Mikrogear og mikrotransmissionsstrukturer: Mikrogear med et støbemodul ≤ 0,01 (tandtykkelse 0,03-0,05 mm), tandoverfladeruhed Ra ≤ 0,008 μm, transmissionsnøjagtighed op til ISO 1328 Grade 10 eller derover, velegnet til transmissionsbehov for mikromotorer og præcisionsinstrumenter;

Mikroarrays og mikroteksturstrukturer: Mikroarray-fremspring med en afstand på 0,01-0,03 mm (såsom mikrolinse-arrays til optiske komponenter) eller mikroteksturer med en dybde på 0,005-0,01 mm dannes på overfladen af ​​delen med en strukturel replikationsnøjagtighed på ≥ 95 %.

3. Høj tilpasningsevne af materialer og processer

Mikropræcisionssprøjtestøbning kræver tilpassede matchende procesparametre baseret på forskellige materialeegenskaber og delefunktioner:

Nøjagtigt materialevalg: Almindelige materialer inkluderer LCP, POM og PC for at undgå urenheder, der påvirker støbningsnøjagtigheden;

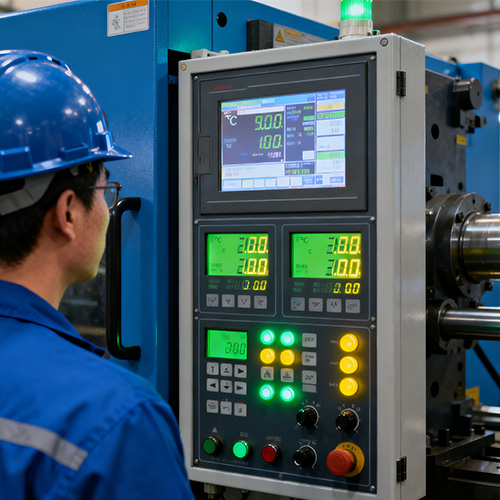

Forfining af procesparametre: Injektionshastigheden skal kontrolleres præcist inden for 1-5 mm/s for at undgå mikrostrukturdeformation forårsaget af overdreven smelteforskydning; Gradvis justering af holdetrykket, indstilling af differentieret holdetryk for forskellige områder af delene for at kompensere for lokalt svind;

Streng miljøkontrol: Produktionsmiljøet skal være konstant temperatur, fugtighed og støvfrit for at undgå temperatursvingninger, der kan forårsage termisk deformation af skimmelsvampe eller støvadhæsion, der påvirker overfladekvaliteten af ​​dele.

II Produktionsproces for mikropræcisionssprøjtestøbning

1. Produktdesign og formudvikling

(1) Produktdesign

Strukturelt design: Tegn en 1:10 forstørret 3D-model ved hjælp af CAD-software, med fokus på annotering af mikrostrukturdimensioner og positionstolerancer; Vedtagelse af topologioptimering for at reducere redundante strukturer og undgå stresskonflikter mellem mikrostrukturer og hovedstrukturer;

(2) Skimmelsvamp udvikling

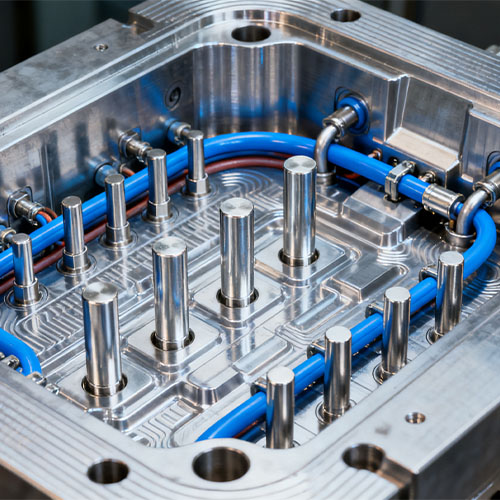

Formmateriale: Formhulrummet er lavet af pulvermetallurgisk højhastighedsstål eller enkeltkrystaldiamant for at sikre slidstyrke og overfladenøjagtighed, og formens levetid er ≥ 100000 gange;

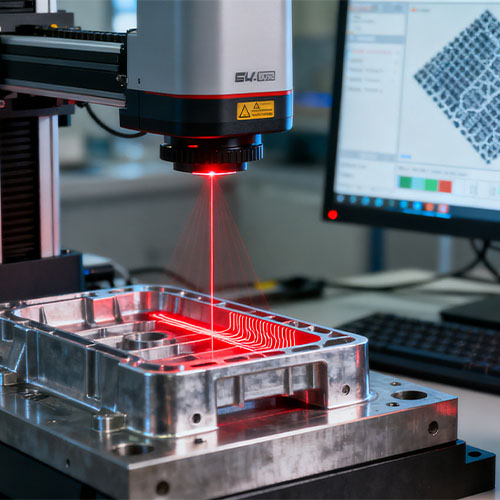

Hulrumsbearbejdning: Brug af ultrapræcisionsbearbejdningsteknikker såsom langsom wire EDM, fokuseret ionstrålebearbejdning og diamantværktøjsdrejning; Polering af overfladen af ​​hulrummet for at sikre nøjagtigheden af ​​mikrostrukturreplikation;

2. Forberedelse af råmateriale og sprøjtestøbning

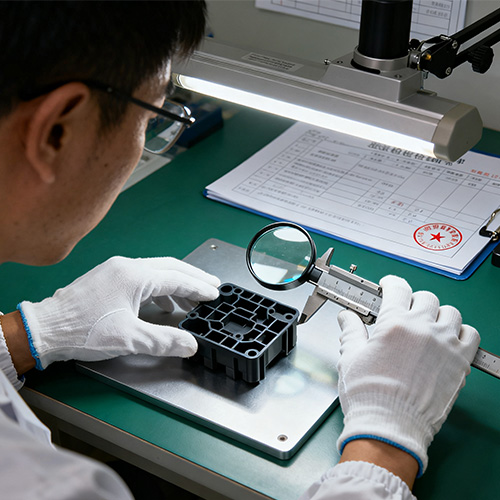

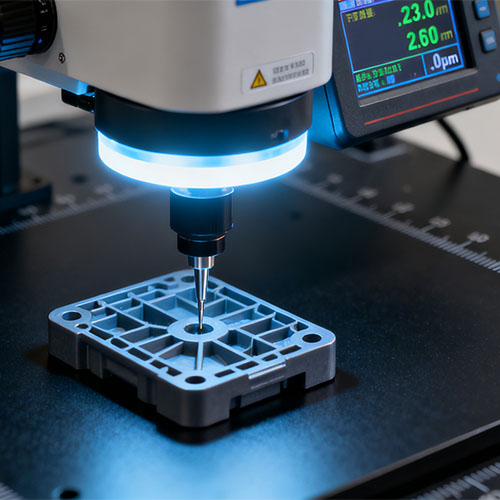

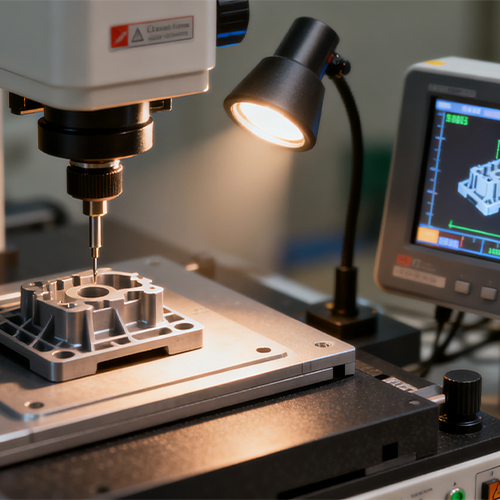

3. Efterbehandling og kvalitetsinspektion

P&M Micro-Precision Sprøjtestøbning (Specifikation)

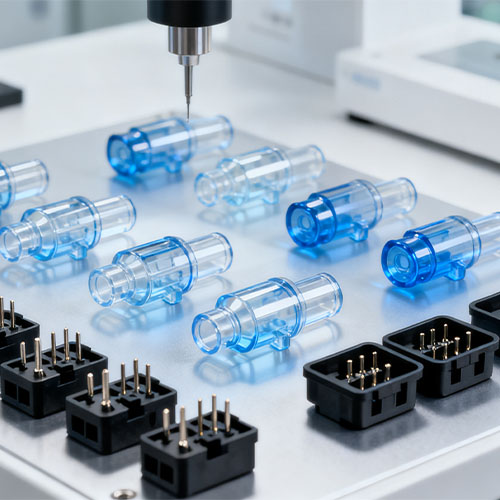

P&M Micro-Precision Sprøjtestøbningsfunktion og anvendelse

1. Mikroelektronik og halvlederindustri）

Kernekrav: Ultra-lille størrelse, høj isolering, høj temperaturbestandighed, tilpasning til komponenter som chipemballage og mikrostik.

2. Medicinsk minimalt invasiv enhedsindustri

Kernekrav: biokompatibilitet, højpræcisionsmikrostruktur, sterilitet, tilpasningsevne til minimalt invasive kirurgiske instrumenter og diagnostisk udstyr.

3. Luftfarts- og mikroinstrumentindustrien

Kernekrav: høj pålidelighed, modstandsdygtighed over for ekstreme miljøer, letvægts, velegnet til mikrosensorer og navigationskomponenter.

Tilpasningsproces
