Fra 3D-print til produktionsstøbeforme: Hvordan dit prototypedesign når markedet

En udsøgt designet plastikprototype hviler stille på en designers arbejdsbord. Mellem den og de tusindvis af produkter, der er bestemt til at fylde butikshylderne, ligger en kløft kendt som "formen". Denne kløft har været kirkegården for utallige kreative ideer.

I studiet hos en nystartet virksomhed i Shanghai er industriel designer Li Wei omhyggeligt ved at undersøge en 3D-printet prototype i sin hånd – en ergonomisk foderautomat til kæledyr.

"Vi har gentaget denne prototype 17-versioner," siger hun og roterer forsigtigt prøven. "Men for at sælge det på online platforme skal vi producere mindst 5.000 enheder."

Fra et enkelt stykke til batchproduktion, fra design til råvare, er det mest afgørende skridt på denne vej at bygge bro over produktionsgabet fra 3D-print til sprøjtestøbningsmasseproduktion.

01 Prototypers værdi og begrænsninger

3D-print har revolutioneret prototyping. Designere kan nu omdanne ideer til fysiske enheder inden for få dage eller endda timer til en brøkdel af de traditionelle omkostninger.

Denne teknologi giver mulighed for hurtig iteration. Li Weis team testede forskellige vinkler, kapaciteter og materialeeffekter for foderautomaten over to måneder. "Vi har endda printet en gennemsigtig version for at observere den interne struktur," siger hun og peger på de farverige prototyper på arbejdsbordet.

3D-print har dog uoverstigelige begrænsninger. Materialeomkostningerne pr. prototype kan være snesevis af gange højere end for et sprøjtestøbt produkt, og produktionshastigheden er i en helt anden skala - det tager 6 timer at 3D-printe én feeder, mens en sprøjtestøbemaskine kan producere 8 hver 30. sekund.

"Det mere kritiske spørgsmål er forskellen i ydeevnen," forklarer den veteran, der er produktionsingeniør Chen Jianguo. "Lag-for-lag-strukturen af ​​3D-print resulterer i anisotropi, hvorimod sprøjtestøbte produkter har bedre integritet og højere styrke."

02 Den kritiske beslutning om at bygge bro over kløften

Når man går fra prototype til masseproduktion, er den første kritiske beslutning, designere står over for,: Hvornår skal man skabe formen?

At skabe en form betyder en forudgående investering, der spænder fra titusinder til hundredtusindvis af RMB, hvilket udgør en betydelig risiko for opstartsteams. "Vi har set for mange designs mislykkes, fordi formen blev skabt for tidligt eller for sent," siger Chen.

Kriterierne for denne beslutning omfatter designmodenhed, validering af markedsefterspørgsel og prognoser for produktionsskala. Li Weis team besluttede først at investere i formen efter at have sikret sig over 3.000 forudbestillinger på deres produkt.

Designoptimering før skabelse af forme er lige så afgørende. Designere skal tage hensyn til kravene til sprøjtestøbningsprocessen: ensartet vægtykkelse, passende trækvinkler og fornuftige skillelinjeplaceringer.

"Mange smukke 3D-printede prototyper ville mislykkes, hvis de blev brugt direkte til at skabe forme," påpeger Chen. "For eksempel havde det oprindelige design af denne feeder for mange rette vinkler og tykkelsesvariationer. Vi foreslog 23 modifikationer for at tilpasse den til sprøjtestøbningsproduktion."

03 Formen: Baner vejen for masseproduktion

Formen er kerneværktøjet til sprøjtestøbningsmasseproduktion og den største forhåndsinvestering. En simpel støbeform med enkelt hulrum kan koste 30.000 til 80.000 RMB, mens en kompleks støbeform med flere hulrum kan løbe op i hundredtusindvis.

Selve fremstillingen af ​​forme er en præcisionsteknisk proces. Moderne formfabrikker bruger CNC-værktøjsmaskiner, elektrisk udladningsbearbejdning (EDM) og dybhulsboreudstyr til at bearbejde blokke af specialstål til forme med en nøjagtighed på 0,005 millimeter - en tiendedel af diameteren af ​​et menneskehår.

"Støbeformen er ikke kun til at kopiere prototypen; den er til at optimere produktionsprocessen," siger formdesigner Zhao Feng. "Vi er nødt til at overveje portplacering, kølesystemer og udstødningsmekanismer for at sikre, at hver cyklus effektivt producerer kvalificerede produkter."

Formens levetid påvirker direkte produktomkostningerne pr. enhed. En form af høj kvalitet kan producere millioner af produkter, hvilket afskriver formomkostningerne til muligvis kun et par cent pr.

04 Prøveforme og justeringer

Når den første form er færdig, begynder den rigtige test. Prøvestøbning er en nøglefase til verificering af formdesign og justering af sprøjtestøbningsparametre, hvilket typisk kræver 3 til 5 iterationer.

"Den første prøvekørsel afslører ofte forskellige problemer," husker Chen om Li Weis teams oplevelse. "Deres feeder havde oprindeligt problemer med krympning og mærkbare svejselinjer."

Ved at justere injektionsparametre - temperatur, tryk, hastighed og tid - optimerer ingeniører gradvist produktionsprocessen. Samtidig kan selve formen kræve finjustering, såsom polering af overflader for at forbedre finish eller ændring af kølekanaler for bedre effektivitet.

Li Wei var vidne til hele prøvestøbningsprocessen. "At se den første sprøjtestøbte feeder blive skubbet ud af formen, føltes helt anderledes end 3D-printning - den var mere robust, havde en mere ensartet tekstur og føltes mere som et "rigtigt" produkt," siger hun.

05 Økonomien ved materialevalg

Skiftet fra 3D-print til sprøjtestøbning medfører også en fundamental ændring i materialevalg. 3D-printning bruger almindeligvis dedikerede filamenter som PLA eller ABS, mens sprøjtestøbning tilbyder et bredere udvalg af ingeniørplast med forskellige omkostningsstrukturer.

"Vi valgte i sidste ende fødevaregodkendt PP (polypropylen) materiale," forklarer Li Wei. "Det er ikke kun sikkert, men koster også meget mindre end 3D-printmaterialer og har bedre støbeegenskaber."

Materialeomkostninger udgør en væsentlig del af sprøjtestøbningsproduktionen. Optimering af design for at reducere materialeforbrug og valg af omkostningseffektive materialeleverandører kan direkte påvirke produktets konkurrenceevne på markedet.

Storskalaproduktion gør også materialegenanvendelse mulig. Indløbsrør og defekte dele, der genereres under sprøjtestøbning, kan knuses og genindføres i produktionen i et bestemt forhold, hvilket yderligere reducerer omkostningerne.

06 Produktionsrytme og kvalitetskontrol

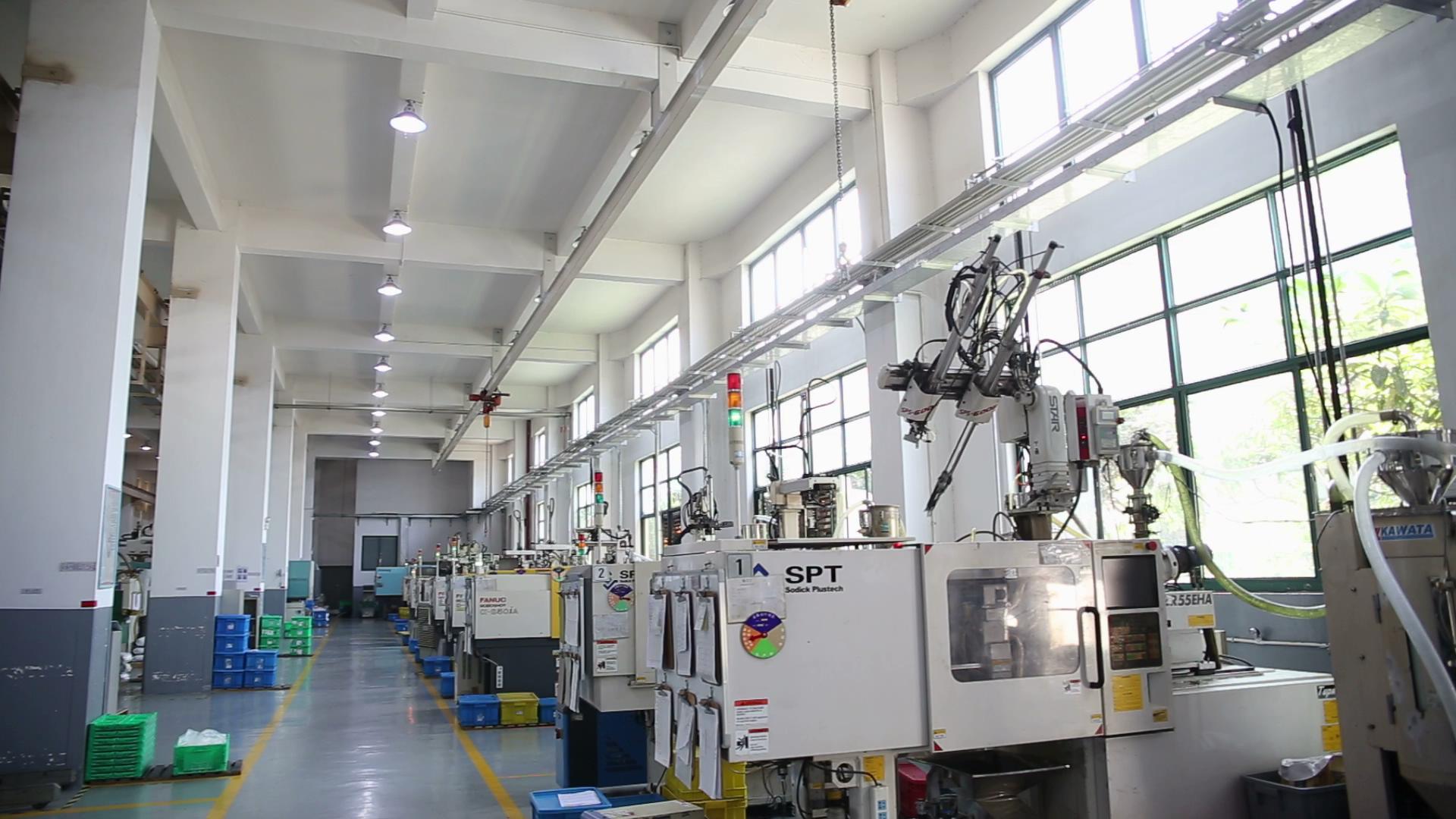

Når man går ind i masseproduktion, bliver produktionsrytme og kvalitetskontrol afgørende. En mellemstor sprøjtestøbemaskine kan producere titusindvis af foderautomater dagligt. Hvordan sikres det, at hvert produkt lever op til standarderne?

Moderne sprøjtestøbeværksteder er udstyret med forskellige overvågningsmetoder: sensorer overvåger injektionstryk og temperatur i realtid; synssystemer inspicerer hvert produkt for overfladefejl; og der udføres regelmæssig prøveudtagning til dimensionsmåling og funktionstest.

"Vi har etableret tre inspektionspunkter på produktionslinjen," siger Chen. "Kun produkter, der består alle inspektioner, pakkes og opbevares."

Kvalitetskontrol handler ikke kun om produktkonsistens, men påvirker også brandets omdømme. En produktionslinje med velkontrollerede fejlprocenter kan spare et mærke betydelige eftersalgsomkostninger.

07 Vejen til markedet

Når det første parti sprøjtestøbte foderautomater til kæledyr kommer ud af produktionslinjen, er deres rejse til markedet lige begyndt.

Emballagedesign skal tage hensyn til beskyttelse under transport og appel i detailmiljøer. Li Weis team er specielt designet emballage med et vindue til at fremvise foderautomatens funktioner. "Forbrugerne kan intuitivt se foderautomatens vinkel og tekstur," siger hun.

Logistik og lagerstyring giver nye udfordringer efter masseproduktion. "Vi er nødt til at balancere produktionshastighed, lageromkostninger og markedsefterspørgsel," bemærker Li Wei. "Dette er en helt anden betragtning end prototyping."

Overgangen fra en 3D-printet prototype til et sprøjtestøbt masseprodukt er ikke kun en ændring i fremstillingsmetoder, men et skift i tankegang. Designere skal gå fra at skabe enkelte, udsøgte objekter til at designe effektivt producerede, markedskonkurrencedygtige varer.

Fra den brummende 3D-printer i Li Weis studie til de rytmisk fungerende sprøjtestøbemaskiner på fabrikken; fra den unikke prototype på arbejdsbordet til de tusindvis af pænt stablede produkter på lageret – hvert trin på denne vej kræver forskellig ekspertise og beslutninger.

Formen er en bro for kreativitet, der forbinder design og marked, prototype og produkt. Det kræver en betydelig investering, men er en vigtig vej til at omdanne en god idé til en levedygtig forretning.

I den første uge efter lanceringen af ​​foderautomaten modtog Li Weis team deres første brugerfeedback. "En kunde sagde, at denne foderautomat virker meget bedre end dem, hun brugte før, og hendes kat holdt endelig op med at sprede mad overalt," siger Li Wei med et smil.

I dette øjeblik når rejsen, der begyndte med en 3D-printer, endelig sin retmæssige destination – og opfylder virkelige behov i den virkelige verden.
